Описание

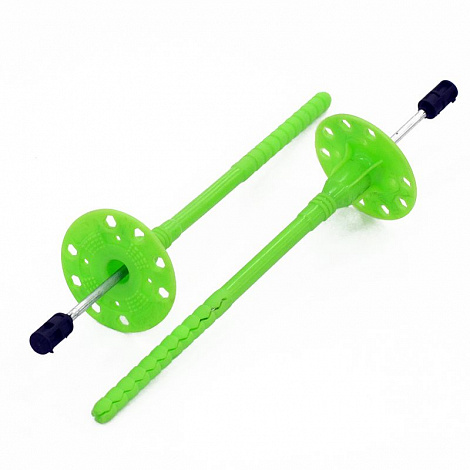

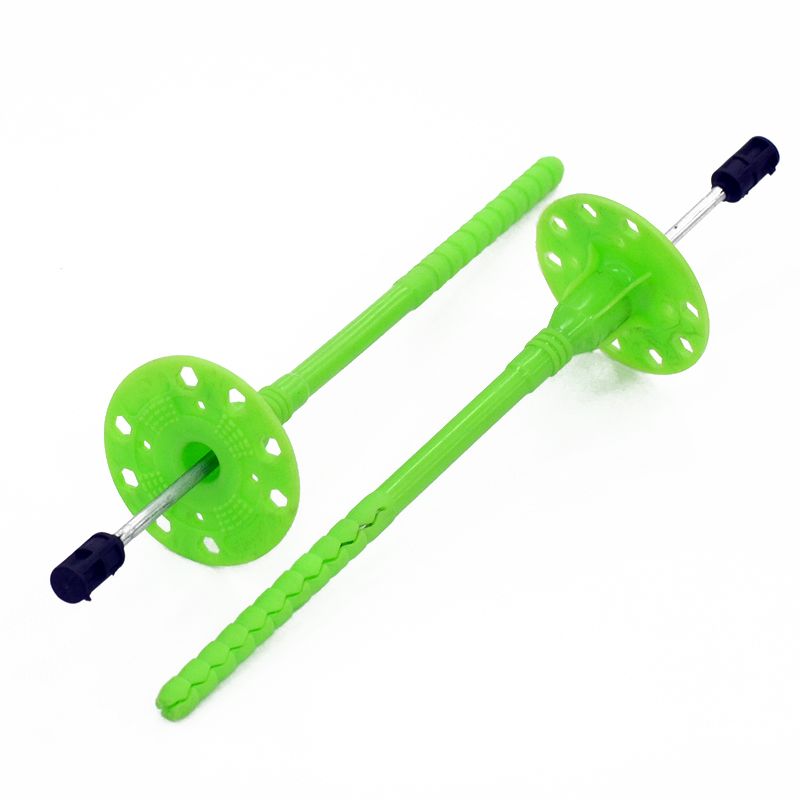

Фасадный полимерный тарельчатый дюбель диаметром 10 мм, длиной от 140 до 300 мм, диаметром тарельчатого элемента 60 мм, со стальным гвоздем с термоизоляционной головкой длиной 22 мм, для крепления теплоизоляционных материалов толщиной 30-270 мм к внутренним и наружным стенам в мало- и многоэтажном строительстве.
Назначение
Для крепления теплоизоляционных строительных материалов и изделий (толщиной до 270 мм) к наружным и внутренним поверхностям ограждающих конструкций зданий и сооружений из: бетона, кладки из полнотелого и пустотелого керамического кирпича, керамзитобетонных блоков, ячеистого бетона, силикатного кирпича.
Преимущества
Соответствует ГОСТ Р 58 359-2019
Минимальная глубина углубления 30 мм
Гвоздь из углеродистой̆ стали с антикоррозионным покрытием – прочный (выдерживает нагрузки до 750 кг на 1 кв. м.) и долговечный: применим для фиксации тяжелых утеплителей и накапливающих влагу материалов;
Теплоизоляционная головка гвоздя (длиной 22 мм) исключает возникновение мостиков холода;
Большой диаметр шляпки (60 мм) с многоугольными отверстиями и шершавой поверхностью позволяет отлично удерживать утеплитель любого типа (пенополистирол или минеральная вата);
Пластичность и прочность материала изготовления (из блок-сополимера) обеспечивают простой монтаж без слома тарельчатых элементов при забивании;
Диаметр дюбеля 10 мм наиболее популярен и позволяет использовать один бур для всех типов анкеров;
Широкий диапазон температуры монтажа от -25ºС до +40ºС;
Широкий диапазон температуры эксплуатации от -50ºС до + 80ºС.
Рекомендации
Необходимая длина дюбеля складывается из 1. толщины утеплителя, 2. толщины клея, на который крепится утеплитель, 3. толщины старой штукатурки, 4. крепления дюбеля в основании (не менее 30 мм), 5. запаса на кривизну стены;
Для монтажа теплоизоляции необходимо 5-6 дюбелей на 1 кв.м. (один по центру, остальные по углам или на стыках); на высоте от 8 метров необходимо 7 шт./кв.м.; на зданиях выше 20 метров – по 9 шт./кв.м. (т.к. на высоте увеличивается ветровая нагрузка, а также давление верхних рядов утеплителя на нижние);
Дюбель предназначен для окончательной фиксации материала, поэтому теплоизоляционные плиты сначала крепят к стене (пенополистирол на клей, а минеральную вату в каркасах) и после чего фиксируют их дюбелями;
Сделайте разметку; просверлите перфоратором через утеплитель отверстия (диаметр бура должен быть равен диаметру дюбеля, глубина сверления должна превышать длину дюбеля на 1 см, длина распорного отрезка дюбеля должна быть не менее 5 см); вручную вставьте дюбель в отверстие до плотного контакта тарельчатого элемента с утеплителем; вставьте сердечник в дюбель и забейте его молотком для окончательной его фиксации в стене.
- Диаметр: 10 мм
- Длина дюбеля: 140-300мм
- Тип борта: Тарельчатый
- Материал дюбеля: Полипропилен
- Тип головки: Удлинённая Термоголовка
- Материал стержня: Оцинкованная сталь
- Назначение: Пустотелый кирпич, Силикатный кирпич, Ячеистый бетон, Полнотелый кирпич, Гипс, Бетон, Природный камень
- Толщина скрепляемых материалов: 30-270 мм
- Рекомендуемые нагрузки в бетоне: От 0,14 кН на вырыв*
- Рекомендуемые нагрузки в кирпиче: От 0,14 кН на вырыв*
- Рекомендуемые нагрузки в ячеистом бетоне: От 0,17 кН на вырыв*
- Рекомендуемые нагрузки в пустотелом кирпиче: От 0,10 кН на вырыв*
- Комплектация: Гвоздь с термоголовкой
- Количество в упаковке: 400 шт
- Модель: NT
- Бренд: Bogirus
- Курьерская доставка: Да
*Согласно рекомендация технического свидетельства
